Koja su tri tipa izmjenjivača topline?

A izmjenjivač toplineje ključni uređaj koji se koristi u raznim industrijama i aplikacijama za učinkovit prijenos toplinske energije iz jedne tekućine u drugu. Ima vitalnu ulogu u procesima grijanja, hlađenja i povrata energije. Primarna funkcija izmjenjivača topline je olakšati prijenos topline između dvije ili više tekućina dok ih održava fizički odvojenima. To omogućuje izmjenu toplinske energije bez miješanja tekućina, čime se osigurava sigurnost i sprječava kontaminacija. Izmjenjivači topline koriste se u širokom rasponu sektora, uključujući HVAC sustave, proizvodnju električne energije, kemijsku obradu, hlađenje i proizvodne procese. Njihov dizajn i rad temelje se na principima termodinamike i mehanike fluida, s različitim tipovima i konfiguracijama dostupnim kako bi zadovoljili specifične zahtjeve.

Izmjenjivači topline dizajnirani su za optimizaciju učinkovitosti prijenosa topline maksimiziranjem površine dostupne za izmjenu i promicanjem učinkovitog protoka tekućine. Sastoje se od dva kruga fluida: kruga vrućeg fluida i kruga hladnog fluida. Ovi su krugovi odvojeni čvrstom barijerom, obično izrađenom od metala, koja djeluje kao vodljivi put za prijenos topline. Dok vruća tekućina teče kroz jednu stranu izmjenjivača topline, ona svoju toplinsku energiju prenosi na čvrstu barijeru, koja zatim provodi toplinu na drugu stranu gdje cirkulira hladna tekućina. Ovaj proces izmjene topline može se odvijati na različite načine, poput izravnog kontakta između tekućina ili kroz čvrstu barijeru kao posrednika. Izmjenjivači topline projektirani su za pružanje učinkovitog prijenosa topline uz smanjenje padova tlaka, gubitaka energije i zaprljanja, čime se osiguravaju optimalna izvedba i -troškovna učinkovitost u sustavima upravljanja toplinom.

Izmjenjivači topline mogu se klasificirati na temelju različitih kriterija, uključujući njihovu konstrukciju, raspored protoka i mehanizam prijenosa topline. Ovdje su tri uobičajene klasifikacije izmjenjivača topline:

Klasifikacija-temeljena na konstrukciji

Klasifikacija-temeljena na konstrukciji kategorizira izmjenjivače topline na temelju njihove fizičke strukture i dizajna. Uključuje tipove kao što su školjkasti i cijevni, pločasti i rebrasti cijevni izmjenjivači topline, od kojih svaki ima različite karakteristike i prednosti u primjenama prijenosa topline.

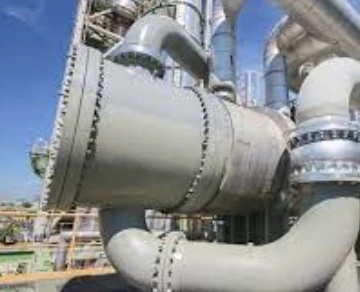

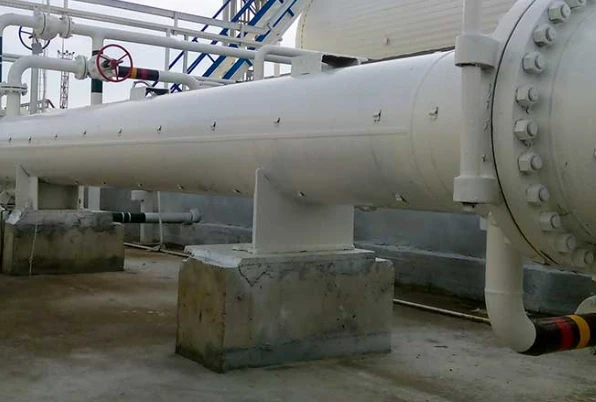

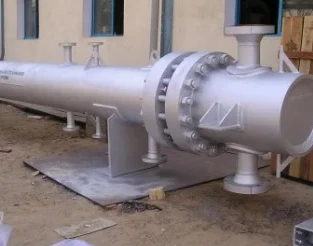

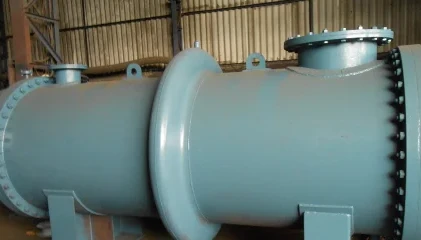

• Ljuskasti i cijevni izmjenjivači topline

Ovaj tip se sastoji od ljuske (vanjske posude) s više cijevi unutar. Jedna tekućina teče kroz cijevi dok druga tekućina teče oko cijevi u ljusci. Oni su svestrani, robusni i naširoko se koriste u industriji.

• Pločasti izmjenjivači topline

Ovi izmjenjivači topline sastoje se od niza naslaganih ploča s izmjeničnim kanalima tople i hladne tekućine. Ploče pružaju veliku površinu za prijenos topline te su kompaktne, učinkovite i prikladne za primjene s visokim zahtjevima za prijenos topline.

Rebrasti cijevni izmjenjivači topline: Ovi izmjenjivači imaju cijevi s proširenim površinama koje se nazivaju rebra. Rebra povećavaju područje prijenosa topline i povećavaju učinkovitost prijenosa topline. Obično se koriste u aplikacijama za hlađenje i grijanje zraka.

Klasifikacija-temeljena na rasporedu toka

Klasifikacija-temeljena na rasporedu protoka kategorizira izmjenjivače topline na temelju smjera i rasporeda protoka tekućine. Uključuje konfiguracije paralelnog toka, protutoka i križnog toka, koje određuju temperaturnu razliku i učinkovitost prijenosa topline unutar izmjenjivača.

• Izmjenjivači topline s paralelnim protokom

U ovom rasporedu, i topli i hladni fluidi ulaze u izmjenjivač topline s istog kraja i teku paralelno jedan s drugim. To rezultira temperaturnom razlikom koja se smanjuje duž duljine izmjenjivača.

• Protustrujni izmjenjivači topline

U protustrujnom sustavu, topli i hladni fluidi ulaze u izmjenjivač topline sa suprotnih krajeva i teku u suprotnim smjerovima. Ova konfiguracija povećava temperaturnu razliku između tekućina, što dovodi do učinkovitog prijenosa topline.

• Križni izmjenjivači topline

Ovdje jedna tekućina teče preko druge struje tekućine, što rezultira okomitim uzorkom protoka. Ova konfiguracija se obično koristi u aplikacijama kao što su klimatizacijski sustavi i rashladni tornjevi.

Klasifikacija{0}}temeljena na mehanizmu prijenosa topline

Klasifikacija-temeljena na mehanizmu prijenosa topline kategorizira izmjenjivače topline na temelju načina na koji se toplina prenosi između tekućina, razlikujući izmjenjivače topline provodljivosti, konvekcije i zračenja, od kojih svaki koristi drugačiji način prijenosa topline.

• Kondukcijski izmjenjivači topline

U ovim izmjenjivačima toplina se prenosi između tekućina kroz vodljivu barijeru, kao što je metalna stijenka. Toplina teče iz vrućeg fluida u hladni fluid provođenjem kroz čvrstu barijeru.

• Konvekcijski izmjenjivači topline

Prijenos topline odvija se prvenstveno kretanjem tekućina. Ova kategorija uključuje i prisilnu konvekciju, gdje je protok tekućine mehanički induciran, i prirodnu konvekciju, gdje je prijenos topline potaknut razlikama u gustoći uzrokovanim temperaturnim varijacijama.

• Radijacijski izmjenjivači topline

Radijacijski izmjenjivači topline prenose toplinu putem elektromagnetskih valova bez izravnog kontakta između tekućina. Obično se koriste u aplikacijama na visokim-temperaturama i sustavima-povezanim sa svemirom.

Izmjenjivači topline nude nekoliko prednosti u različitim primjenama. Omogućuju učinkovit prijenos topline, dopuštaju kontrolu temperature, olakšavaju obnovu energije i pružaju kompaktne dizajne za prostor-ograničena okruženja.

• Učinkovit prijenos topline:Izmjenjivači topline omogućuju učinkovit prijenos topline između tekućina, maksimalno iskorištavajući toplinsku energiju i smanjujući gubitak energije.
• Kontrola temperature:Izmjenjivači topline omogućuju preciznu kontrolu temperature fluida, osiguravajući optimalne radne uvjete za različite industrijske procese i sustave.
• Kompaktan dizajn:Izmjenjivači topline mogu biti dizajnirani tako da imaju kompaktnu strukturu koja -štedi prostor, što ih čini prikladnima za instalacije s ograničenom dostupnošću prostora.
• Svestranost:Izmjenjivači topline su svestrani i mogu se dizajnirati za različite primjene, prilagođavajući se različitim vrstama tekućina, brzinama protoka i temperaturnim rasponima.
• Ušteda troškova:Oporabom i ponovnim korištenjem topline, izmjenjivači topline mogu doprinijeti značajnim uštedama troškova smanjenjem potrošnje energije i minimiziranjem potrebe za dodatnom opremom za grijanje ili hlađenje.

Unatoč brojnim prednostima, izmjenjivači topline imaju i neka ograničenja. To uključuje mogućnost obraštanja i korozije, visoke početne troškove, zahtjeve za održavanjem, probleme s padom tlaka i ograničenja u rukovanju ekstremnim temperaturnim razlikama.

• Obraštaj:Izmjenjivači topline su osjetljivi na onečišćenje, koje se događa kada se naslage, poput kamenca, korozije ili organske tvari, nakupljaju na površinama za prijenos topline. Obraštaj smanjuje učinkovitost prijenosa topline, povećava pad tlaka i zahtijeva redovito čišćenje ili održavanje.
• Propuštanje:Izmjenjivači topline mogu doživjeti curenje između krugova tople i hladne tekućine, što dovodi do gubitka učinkovitosti i potencijalne kontaminacije tekućina.
• Cijena:Izmjenjivači topline mogu biti skupi za kupnju, instaliranje i održavanje, posebno za -primjene velikih razmjera koje zahtijevaju specijalizirane dizajne ili materijale.
• Ograničeni temperaturni raspon:Određeni izmjenjivači topline mogu imati ograničenja temperaturnog raspona s kojim mogu učinkovito upravljati, smanjujući njihovu prikladnost za primjene pri ekstremnim temperaturama.
• Pad tlaka:Izmjenjivači topline mogu uzrokovati pad tlaka u krugovima tekućine, što može zahtijevati dodatnu snagu pumpanja za održavanje željenih brzina protoka.

Izmjenjivači topline nalaze -široku primjenu u industrijama kao što su HVAC, proizvodnja električne energije, kemijska obrada, hlađenje i procesne industrije, olakšavajući učinkovit prijenos topline za grijanje, hlađenje i povrat energije.

• HVAC sustavi:Izmjenjivači topline koriste se za učinkovito grijanje i hlađenje zgrada.
• Proizvodnja električne energije:Imaju ključnu ulogu u elektranama, olakšavajući prijenos topline u generatorima pare i kondenzatorima.
• Kemijska obrada:Izmjenjivači topline koriste se za kontrolu temperature, kondenzaciju para i grijanje ili hlađenje procesnih tekućina.
• Hlađenje i klimatizacija:Pomažu u prijenosu topline između rashladnih sredstava i okolnog okoliša.
• Procesne industrije:Izmjenjivači topline koriste se u preradi hrane, rafiniranju nafte, farmaceutskoj proizvodnji i drugim industrijskim procesima koji zahtijevaju prijenos topline.
