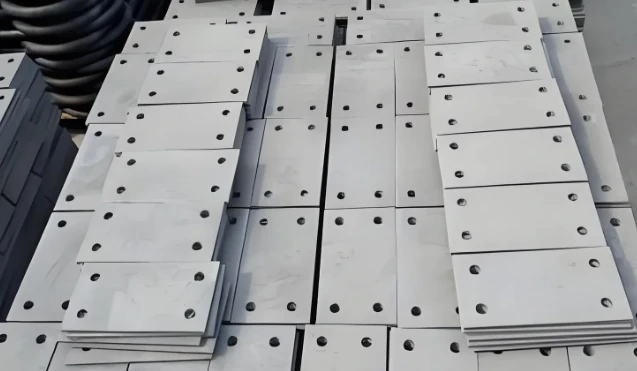

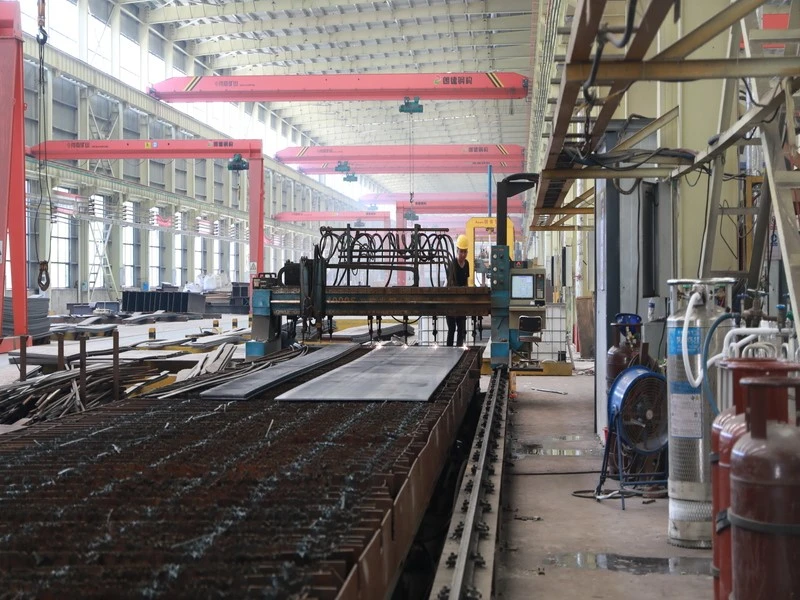

Proizvodimo kompletan asortiman konstrukcijskih čeličnih ploča za spajanje greda-na-gredu, stup-na-stup i spojeve rešetkastih pojaseva. Naša linija proizvoda pokriva četiri metode spajanja - ležaj s vijcima-vrsta, s klizom s vijcima-kritično, zavareno i hibridno - za sve standardne vrste čelika od Q235B do Q390, A36 do A709 i S275 do S460. Bez obzira na to zahtijeva li vaš projekt standardne spojeve prirubnice s vijcima za okvir skladišnog portala ili spojeve-ocijenjene klizanjem-kritične za zamor za nosač dizalice, imamo proizvodni kapacitet i tehničke mogućnosti za isporuku.
Kada su potrebne spojne ploče?
| Scenarij | Obrazloženje |
|---|---|
| Duljina elementa premašuje kapacitet mlina | Standardni čelični profili (W-oblici, H-grede) obično su dostupni u duljinama od 12-18 m u tvornicama. Za veće raspone, elementi moraju biti spojeni. |
| Ograničenja prijevoza | Prijevoz kamionom/prikolicom obično je ograničen na 12-13m (standardna) ili 18m (produžena dozvola). Članovi koji prelaze ove duljine moraju se spojiti na licu mjesta. |
| Prijelaz s baze-na-osovinu | Više{0}}katnice koriste deblje/teže dijelove stupova na nižim katovima i lakše dijelove iznad - spojene na razini poda. |
| Zahtjevi za redoslijed montaže | Složene strukture mogu zahtijevati da se elementi ugrade u sekcije zbog dometa dizalice, pristupa gradilištu ili ograničenja slijeda izgradnje. |
| Buduće izmjene ili proširenja | Vijčane spojne ploče omogućuju buduće rastavljanje, modificiranje ili proširenje strukture - kritično za modularne i prilagodljive dizajne. |
Specifikacije spojnih ploča od konstrukcijskog čelika
| Parametar | Specifikacija | Standard / Šifra |
|---|---|---|
| Vrsta čelika |
Q235B / Q345B / Q390 (CN) A36 / A572 Gr.50 / A709 Gr.50 (SAD) S275 / S355 / S460 (EU) |
GB/T 700, GB/T 1591, ASTM A36/A572/A709, EN 10025 |
| Debljina ploče | 6 mm – 80 mm | GB/T 709, ASTM A6 |
| Dimenzije ploče | Duljina: 200mm – 3000mm; Širina: 100mm – 1200mm | Po projektnim crtežima |
| Vrsta veze | Vijcima (ležaj / klizanje-kritično) / Zavaren / Hibrid | AISC 360 Ch. J, EN 1993-1-8 |
| Grade vijaka | 8.8s / 10.9s , A325 / A490 , 8.8 / 10.9 | GB/T 1231, ASTM F3125, EN 14399 |
| Površinska obrada | Sa 2.5 + epoksidnim temeljnim premazom / HDG / protupožarnim premazom | ISO 8501-1, ASTM A123, EN ISO 12944 |
| Kod dizajna | AISC 360-22, EN 1993-1-8, GB 50017-2017, AS 4100 | Specifično za-projekt |
Vrste spojnih ploča koje proizvodimo
Proizvodimo spojne ploče za sve glavne tipove konstrukcijskih spojeva. Svaki tip koji proizvodimo projektiran je da zadovolji specifične zahtjeve prijenosa opterećenja, performanse zamora i uvjete montaže u skladu s kodom vašeg projekta.
Prema vrsti člana
| Vrsta spoja | Primjena | Konfiguracija naše ploče |
|---|---|---|
| Ploče za spajanje greda | Spajanje segmenata grede na nižim-točkama momenta (1/4 do 1/3 raspona) | Proizvodimo ploče za spajanje prirubnica (gornje i donje) + ploče za spajanje mreža; ili spojne ploče pune-dubine prema vašim crtežima |
| Ploče za spajanje stupova | prijelazi stupaca s više-katnica; spajanje istog/različitog odjeljka | Nudimo ploče za spajanje prirubnice (4 strane) + ploče za ispunu mreže; ili sučeono -zavarene s podlogom |
| Ploče za spajanje nosača | Spajanje gornje/donje trake nosača; veze članova okvira prostora | Proizvodimo spojeve s umetnutim pločama, spojeve s prirubnicama pričvršćenim vijcima za H-presječne pojaseve, cjevaste spojne rukavce |
| Ploče za spajanje nosača dizalice | Nosači uzletno-sletne staze dizalice podložni zamoru od pokretnih opterećenja | Proizvodimo samo klizne-kritične spojeve vijcima (bez zavarene zatezne prirubnice); dizajniran po kategoriji umora |
Uloge spojnih ploča od konstrukcijskog čelika
Ostvarite proširenje člana
Kada projektirana duljina čeličnih greda, čeličnih stupova ili mreža premašuje maksimalnu fiksnu duljinu valjanih čeličnih proizvoda, spojne ploče se koriste za spajanje dva ili više čeličnih segmenata.
01
Prijenos unutarnjih sila i opterećenja
Na sučeonim spojevima, putem zavara ili visoko{0}}čvrstih vijaka između spojnih ploča i primarnih elemenata, spojne ploče glatko prenose napetost, kompresiju, posmičnu silu i moment savijanja s jednog nepovezanog segmenta na drugi, osiguravajući kontinuirani prijenos sile cijele strukture.
02
Povećajte sekcijski otpor
Dodatne čelične ploče postavljene na slabe dijelove ili spojeve kompenziraju gubitak nosivosti uzrokovan slabljenjem ili odvajanjem odjeljka, pa čak i lokalno povećavaju krutost konstrukcije.
03
Smanjite koncentraciju naprezanja i deformaciju
Tijekom tvorničke predizrade ili montaže na terenu, segmentirano spajanje u kombinaciji s racionalnim rasporedom ploča za spajanje može učinkovito prilagoditi i otpustiti zaostalo naprezanje pri zavarivanju, kontrolirajući ukupnu strukturnu deformaciju.
04
Olakšajte prijevoz i dizanje
Ekstra{0}}dugi i preveliki članovi ne mogu se slati kao cjelina. Segmentirana izrada nakon koje slijedi montaža na terenu sa spojnim pločama smanjuje logističke i građevinske poteškoće.
05
Primjena spojnih ploča od konstrukcijskog čelika
Industrijske zgrade

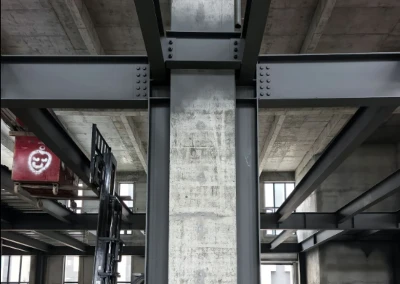

Radionice, skladišta, tvornički okviri - spojevi greda i stupova za okvire portala, spojevi nosača kranova.
Mostovi
Mostovi za autoceste i željezničke - spojeve nosača, spojeve rešetkastih pojaseva, poprečne-veze okvira dizajnirane za zamor.
Visoke-zgrade
Više{0}}katni čelični okviri - spojevi stupova na razini poda, spojevi greda na trenutnim spojnim točkama.
Snaga i energija
Elektrane, trafostanice, prijenosni tornjevi - spajanje konstrukcijskih elemenata za potporne okvire opreme.
Konstrukcije velikog-raspona
Stadioni, arene, izložbene dvorane, zračne luke - spojevi rešetkastih nosača, spojevi prostornih okvira.
Pomorstvo i luka
Strukture lučkih dizalica, offshore platforme, okviri pristaništa - spojne ploče s HDG ili C5-M premazom.
Vodič za odabir vrste čelika za spojne ploče
Odabir prave vrste čelika za vaše spojne ploče utječe i na cijenu i na izvedbu. Materijal ploče za spajanje trebao bi odgovarati ili neznatno premašivati granicu tečenja matičnog člana. Ispod je naš praktični vodič za izradu u globalnim projektima:
| Matična članica Čelik | Preporučena spojna ploča | Granica tečenja | Tipična vrsta projekta |
|---|---|---|---|
| Q235B / A36 / S275 | Q235B / A36 / S275 | 235/250/275 MPa 235/250/275 MPa | Standardna skladišta, niske-zgrade, ne-kritične strukture |
| Q345B / A572 Gr.50 / S355 | Q345B / A572 Gr.50 / S355 | 345/345/355 MPa345/345/355 MPa | Industrijske zgrade, mostovi,-visoki okviri, nosači kranova |
| Q390 / A709 Gr.50 / S460 | Q390 / A709 Gr.50 / S460 | 390/345/460 MPa390/345/460 MPa | Mostovi velikog- raspona, teške industrijske, seizmičke strukture |
| Čelik otporan na vremenske uvjete (Q355NH / A588) | Q355NH / A588 (odgovara) | 355/345 MPa355/345 MPa | Neobojeni mostovi, arhitektonski izložene strukture |
Napomena: sav čelični lim nabavljamo iz Tier-1 kineskih tvornica - Shougang, Baosteel i Ansteel. Svaka serija stiže s izvješćima o ispitivanju materijala EN 10204 3.1/3.2. Ako vaš projekt zahtijeva posebnu certifikaciju tvornice (npr. Ansteel za australske projekte, Baosteel za Bliski istok), mi ispunjavamo taj zahtjev.
Naša kontrola kvalitete
Svaka ploča za spajanje koju isporučimo prolazi kroz više{0}}fazni QC kontrolni sustav - od provjere sirovina do pregleda završnog premaza. Ispod je ono što provjeravamo, što potvrđujemo i koju dokumentaciju dobivate sa svakom narudžbom:
| Pozornica | Kontrolna točka | Što provjeravamo | Zapisnik izdan |
|---|---|---|---|
| ① | Dolazni materijal | Unakrsna-provjera mlin cert u odnosu na broj zagrijavanja; mjerenje debljine; površinski defekt vizualni | Izvješće o primitku materijala + MTR prijava |

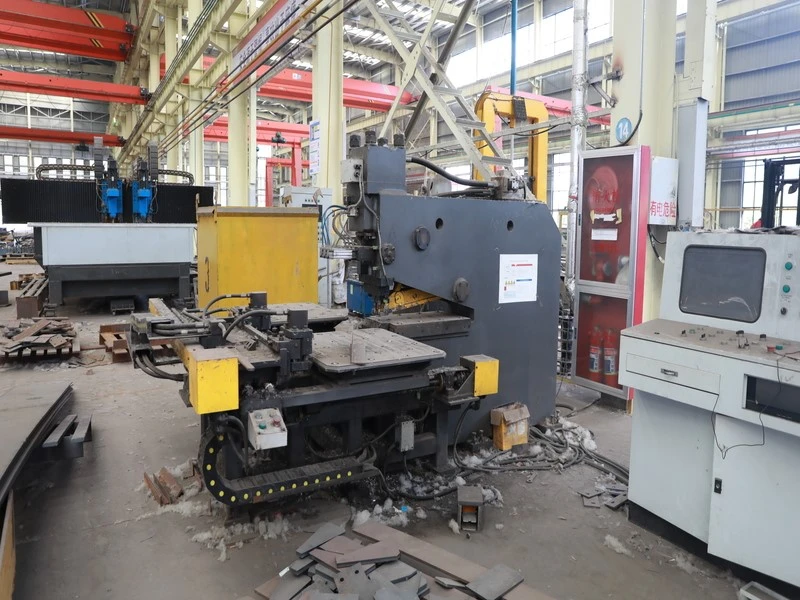

| ② | CNC bušenje | Položaj otvora ±1,5 mm; promjer rupe u odnosu na stupanj vijka; usklađenost rubnog razmaka | Prvo izvješće o inspekciji proizvoda (FAI). |
| ③ | Zavarivanje (ako je primjenjivo) | usklađenost s WPS-om; kvalifikacija zavarivača; vizualni profil zavara; 100% UT na punim-zavarima | Karta zavara + UT izvješće (ISO 17640) |
| ④ | Provjera dimenzija | Duljina, širina, debljina, ravnost, uzorak rupa prema AWS D1.1 / EN 1090-2 tolerancijama | Izvješće o pregledu dimenzija |

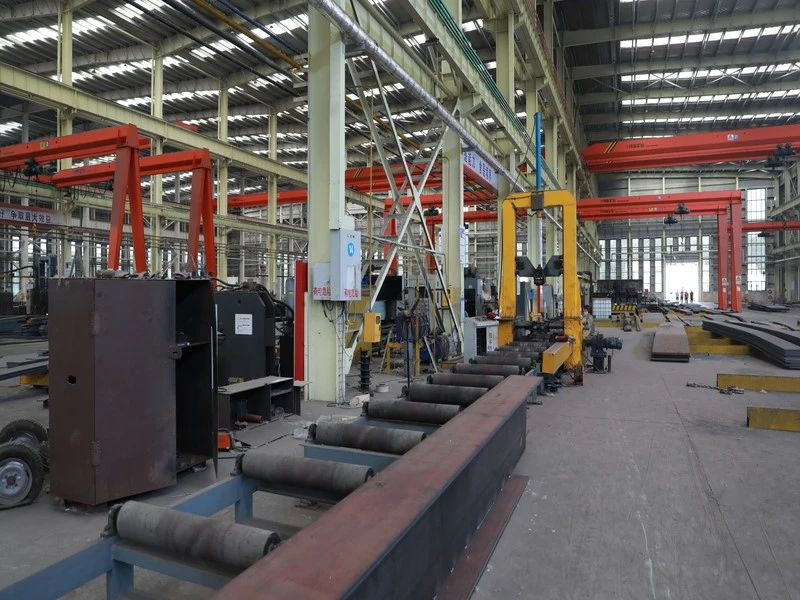

| ⑤ | Površinska obrada | Sa 2,5 profil površine; debljina premaza (elcometer); Težina HDG premaza | Rekord debljine premaza |
| ⑥ | Konačno izdanje | Sastaviti QC dosje; unakrsno-provjeriti sve zapise; paket s identifikacijskim oznakama | Dosje projekta QC (kompletan paket) |
Kako naručiti - Jednostavan postupak u 4 koraka
Pošalji crteže
Pošaljite nam e-poštom svoje konstrukcijske nacrte, specifikacije nosivosti, šifru dizajna i potrebnu količinu. Pregledavamo unutar 24 sata.
Primite ponudu
Nudimo detaljnu ponudu s analizom materijala, rokovima izrade i ukupnom cijenom - uključujući sve prijedloge za optimizaciju dizajna.
Odobriti i proizvesti
Nakon vašeg odobrenja crteža i depozita, započinjemo izradu. Primate tjedne fotografije napretka i ažuriranja QC-a.
Kontrola kvalitete i otprema
Konačna kontrola kvalitete, pregled-treće strane (ako je potrebno), pakiranje i otprema s kompletnom dokumentacijom.
Napomena: Kako biste dobili najbržu i najtočniju ponudu, uključite:
(1) Strukturni crteži koji pokazuju mjesta spajanja;
(2) Veličine članova (W-oblik, H-presjek, itd.);
(3) Kod dizajna (AISC, EN, GB);
(4) stupanj i promjer vijka;
(5) Zahtjev za površinsku obradu;
(6) Ukupna količina i rok isporuke.
FAQ:
Koja je razlika između spojne ploče i umetne ploče?
Ploča za spajanje spaja dva kolinearna člana kraj-do-kraja kako bi produžila njihovu duljinu ili prijelaz između sekcija. Umetna ploča povezuje više ne-kolinearnih članova na spoju (npr. čvor rešetke gdje se susreću dijagonale, okomice i tetive). Spojne ploče prenose sile duž osi elementa; umetne ploče prenose sile između članova pod različitim kutovima.
Trebam li koristiti vijčane ili zavarene spojeve za svoj projekt?
Ovisi o vrsti opterećenja, načinu postavljanja i pristupu inspekciji. Vijčani spojevi (osobito kritični-za klizanje) poželjni su za dinamička opterećenja/opterećenja od zamora, terenske uvjete i buduće rastavljanje. Zavareni spojevi poželjni su za arhitektonske (bez vidljivih vijaka), krute momentne spojeve i spojeve izrađene u radionici. Mnogi projekti koriste hibrid: radničko-zavarene prirubnice + polje-zavrtnjene mreže.
Mogu li se spojne ploče pocinčati?
Da. Vruće-cinčavanje po ASTM A123 uobičajena je obrada površine za spojne ploče u korozivnim okruženjima. Međutim, za spojeve-kritične za klizanje, pocinčana površina ima niži koeficijent klizanja (klasa C, μ=0.20) u usporedbi s čelikom -čišćenim pjeskarenjem (klasa A, μ=0.33). To se mora uzeti u obzir u dizajnu - možda će biti potrebno više vijaka ili većih ploča.
Gdje bi se trebali nalaziti spojevi greda?
Spojevi greda obično se nalaze na točkama s nižim momentom savijanja - približno 1/4 do 1/3 raspona od oslonca, gdje je moment otprilike 50-75% vršnog. Izbjegavajte spajanje na sredini raspona (maksimalni pozitivni moment) ili na potpornoj plohi (maksimalni negativni moment) osim ako je spoj dizajniran za kapacitet punog momenta.
