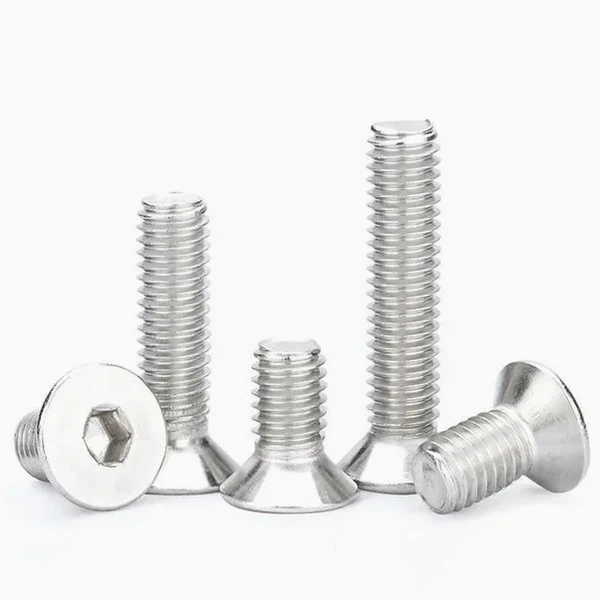

Naši DIN7991 vijci s upuštenom glavom za čelične konstrukcije, strojeve i opremu. Naš asortiman pokriva M3–M24 od legiranog čelika 8,8/10,9/12,9 i nehrđajućeg čelika A2/A4, s kontrolom dimenzija DIN7991/ISO10642, strogim pregledom veličine utičnice i ispitanim stupnjevima čvrstoće. Bilo da gradite čelični okvir koji zahtijeva ujednačenu oblogu, montirate štitnike za strojeve ili sastavljate aluminijske ekstruzije u laganom-čeličnom poslu, možemo isporučiti pravu veličinu i kvalitet unutar standardnog vremena isporuke.
Zašto odabrati vijak s cilindričnom glavom i upuštenom glavom?
Vijak s cilindričnom glavom (DIN7991 / ISO10642) najčišći je način za pričvršćivanje poklopca, štitnika, ploče ili obloge u istoj ravnini s površinom. Njegova ravna glava od 90 stupnjeva postavlja se u ravninu s radnom površinom, unutarnja šesterokutna utičnica pokreće se izravno odozgo, a gotovi spoj ostaje ravan, bez zapinjanja i vizualno uredan. Evo zašto vijak s upuštenom glavom zaslužuje svoje mjesto umjesto šesterokutne ili gumbaste glave gdje god su ravnost, sigurnost i izgled važni:
Ispiranje, površina-bez začepljenja
Ravna glava pod kutom od 90 stupnjeva nestaje u ravnini s površinom, tako da poklopci, štitnici, ploče i klizne površine ostaju neprekinuti - ništa ne strši da uhvati odjeću, alate, kablove ili pokretne dijelove.
Hex Socket Drive - gornja montaža i anti-lajsna
Inbus ključ se zahvata izravno odozgo, idealno za udubljene ili tijesne spojeve gdje ključ ne može dosegnuti. Precizna veličina utičnice i skošenje smanjuju zaobljenje ključa na pogonu.
Konstruirana geometrija glave koja je istinita
Promjer glave, visina i kut od 90 stupnjeva održavaju se prema DIN7991 / ISO10642, tako da vijak stoji u ravnini i okomito u upuštenoj rupi umjesto da se ljulja.
Mogućnosti čvrstoće za svako opterećenje
8.8 za opću upotrebu, legura 10.9/12.9 za veći zakretni moment i čvrstoću male-veličine i nehrđajući A2/A4 gdje je korozija ili higijena bitna - sve ispitano prema ISO 898-1 / ISO 3506.
Očistite, neovlašteno{0}}skriveni sklop
Za vrata kućišta, pristupne ploče i obloge, izravni vijak skriva točku pričvršćivanja - čišće linije i manje je zahvatiti ili oštetiti na gotovom proizvodu.
Okruženje-Odgovarajuće završne obrade
Cink za unutarnje, Dacromet / HDG ili nehrđajući A4 za vanjske i pomorske, crni oksid za alat - premazan ili pasiviran prema vašim zahtjevima.
Geometrija glave i pogon utičnice
Dva detalja odlučuju hoće li upušteni vijak savršeno sjediti ili se klimati:kut upuštanjaiveličina pogona utičnice.
| Artikal | Standard / Detalj |
|---|---|
| Kut upuštanja | 90 stupnjeva ravno (M3–M20) · 60 stupnjeva (M24) prema DIN7991 |
| Promjer glave dk | npr. M6→12 · M8→16 · M10→20 mm |
| Visina glave k | npr. M6→3,3 · M8→4,4 · M10→5,5 mm |
| Veličina utičnice s | npr. M6→4,02 · M8→5,02 · M10→6,02 mm |
| Savjet protiv -skidanja | Precizno skošenje i mjera-provjereni utičnica smanjuje klizanje inbus ključa (zaokruživanje) |
Savjet kupcu:uvijek uskladite upuštenu rupu s glavom. Glava od 90 stupnjeva treba rupu od 90 stupnjeva; ako je vaša rupa 60 stupnjeva ili vam je površina tanka, recite nam i preporučit ćemo desnu glavu ili alternativu s ravnom-glavom.
Standardna unakrsno-referenca
| Standard | Regija / upotreba | |
|---|---|---|
| DIN7991 | DIN7991 | De facto metrički (Njemačka/EU) - niz široko raspoređenih veličina |
| ISO10642 | ISO10642 | ISO zamjena, čvršća i zamjenjiva s DIN7991 u većini veličina |
| GB/T70.3 | GB/T70.3 | Kineski nacionalni standard (jednak ISO10642) |
| ANSI/ASME B18.3 | ANSI/ASME B18.3 | Inčna / unificirana serija za američko tržište |
Sveobuhvatna specifikacija proizvoda
| Proizvod | Vijak s cilindričnom glavom (CSK vijak s ravnom glavom) |
| Standard | DIN7991 · ISO10642 · GB/T70.3 · ANSI/ASME B18.3 |
| Kut glave | 90 stupnjeva (M3–M20) · 60 stupnjeva (M24) |
| Materijal | Legirani čelik (npr. SCM435, 40Cr) · Ugljični čelik · Nehrđajući 304/A2, 316/A4 |
| Klasa čvrstoće | 8,8 · 10,9 · 12,9 (ISO898-1); Nehrđajući A2-70, A4-70/80 (ISO3506) |
| Raspon veličina | M3 – M24 (uobičajeni M3 – M16) |
| Nit | ISO metrička gruba, tolerancija 6g; puni ili djelomični navoj po spec |
| Duljina | 6 – 200 mm; duljina uključuje glavu (metrički upušten) |
| Završiti | Pocinčano (plavo/bijelo/žuto) · Crni oksid · Dacromet · Zamjena za kadmij · Običan/pasiviran |
| Koristi | Poklopci i štitnici za strojeve · šablone, kalupi i učvršćenja · aluminijske ekstruzije · elektronika i kućišta · klizne vodilice · namještaj i okovi za vrata · čelične ploče |
| MOQ / uzorak | Fleksibilni niski MOQ · besplatni uzorci za 3-5 radnih dana |
| Pakiranje i dostava | Kutija → karton Manje ili jednako 25 kg → paleta ili drvena kutija; zaliha 7–10 dana, OEM 10–15 dana |
| Certifikati | ISO 9001 · MTC / COA · tvrdoća i sol-izvješća o prskanju · treća-strana na zahtjev |
Tablica dimenzija (M3 – M16, glava od 90 stupnjeva)
| d | Pitch | dk max | k max | Utičnica s |
|---|---|---|---|---|
| M3 | 0.5 | 5.7 | 1.7 | 2.0 |
| M4 | 0.7 | 7.64 | 2.3 | 2.5 |
| M5 | 0.8 | 9.64 | 2.8 | 3.0 |
| M6 | 1.0 | 11.57 | 3.3 | 4.0 |
| M8 | 1.25 | 15.57 | 4.4 | 5.0 |
| M10 | 1.5 | 19.48 | 5.5 | 6.0 |
| M12 | 1.75 | 23.48 | 6.5 | 8.0 |
| M16 | 2.0 | 31 | 9 | 10 |
Napomena: Vrijednosti dimenzija tipične su maksimalne vrijednosti/referenca za smjernice - potvrdite crtež-podudarnu tablicu prije naručivanja. M24 (glava od 60 stupnjeva) dostupna na zahtjev.
Primjene zavrtnja s cilindričnom glavom s upuštenom glavom
U čeličnim konstrukcijama, vijci s cilindričnom glavom s upuštenom glavom koriste se tamo gdje je potrebna ravna, sigurna površina na sekundarnim dijelovima i oblogama.
| Član / Lokacija čelične konstrukcije | Kako se koristi CSK vijak |
|---|---|
| Čelična platforma i međukatne podne ploče | Poravnajte-učvršćivanje podnih ploča i karo{1}}ploču preko okvira, ostavljajući ravnu površinu-slobodnu za hodanje |
| Čelične stepenice i rubovi | Upuštena glava za pričvršćivanje čeličnih gazišta, ploča-zahvata i vrha u ravnini s rubom stringera |
| Čelični stupovi za rukohvate i završne ploče zaštitne ograde | Poravnajte-bazne ploče rukohvata i poklopce/obloge tako da ništa ne zapne za ruku uz ogradu |
| Obojeni-čelični krovni i zidni lim na gredama | Učvršćivanje valovitih ploča unutar preklopa i rubnih rubova u ravnini s gredom (Z/C dio) - niska glava, bez povlačenja- |
| Čelični uglavci i pokrovne/ukrasne ploče | Držanje pokrovnih ploča i arhitektonskih obloga u ravnini s vijčanim čvorovima i umetcima u čeličnim okvirima |
| Čelični okviri i ormari za opremu | Montaža štitnika, vrata i pristupnih ploča u ravnini s čeličnim okvirima opreme i kućištima |
| Lagani čelični okviri i pregrade | Učvršćivanje montažnih nosača, kanala i tankih ploča na lak-čelične dijelove bez visoke glave |
| Montažne/kontejnerske-kuće s oblogama i pločama | Montaža zidnih panela, obloga nadstrešnica i unutarnje{0}}uređenje na modularnim čeličnim jedinicama u ravnini |
| Čelični natpisi i ploče za ispunu ograde | Osiguravanje ploča za ispunu i ispiranje natpisa tako da površine ostanu čiste i sigurne na dodir |
Napomena: Ovo su sekundarni / ne{0}}opterećeni-ujednačeni spojevi. Za primarne konstrukcijske spojeve odaberite -šesterokutne vijke visoke čvrstoće (DIN931/933) ili TS uvrtne-vijke u stupnju 8.8/10.9.
Naša kontrola kvalitete
| Provjeriti | Detalj |
|---|---|
| Glava i utičnica | Promjer/visina glave i veličina utičnice izmjereni mjeračem; anti-provjera skošenja trake |
| Nit | Idi/Ne-Idi na nit; korak i profil po 6g |
| Snaga | Rastezanje i tvrdoća prema ISO898-1; testiran s MTC-om |
| korozija | Debljina premaza i ispitivanje slanim{0}}sprejom za presvučene/Dacromet dijelove |
| Sljedivost | Lot & heat označeno; COA izdana po seriji |
Vodič za ugradnju i zatezni moment
1. Uskladite veličinu utičnice
Upotrijebite ispravan inbus ključ (npr. M6→4mm, M8→5mm, M10→6mm) za puni pogon koji ne klizi-.
2. Kako se mjeri duljina
Za metrički vijak s upuštenom glavom nazivna duljina uključuje glavu. Konac počinje ispod glave, tako da je efektivno prianjanje=nominalna duljina minus visina glave.
3. Pogonski moment / sprječavanje skidanja
Primijenite preporučeni zakretni moment za nagib; preko-ubijanje tanke upuštene glave može zaokružiti utičnicu - ako ste u nedoumici, koristite leguru 12.9 za male veličine.
Pakiranje, vrijeme isporuke i otprema
Izvozno{0}}pakiranje, jasno vrijeme isporuke i fleksibilna otprema za vašu narudžbu vijaka s cilindričnom upuštenom glavom - s potpunim dokumentima za otpremu na zahtjev.
| Artikal | pojedinosti |
|---|---|
| Unutarnje pakiranje | PE vrećice ili kutije prema veličini i lotu; običnu masu ili s-oznakom klijenta |
| Vanjsko pakiranje | Karton Manje od ili jednako 25 kg → paleta sa rastezljivom folijom i kutnim štitnicima; drvene kutije za izvoz |
| Uzorci | Besplatni uzorci se šalju u roku od 3-5 radnih dana |
| Vrijeme isporuke · Zaliha | Uobičajene veličine na zalihama:7-10 dana; standardna izrada po narudžbi:10–15 dana; velike/prilagođene serije po rasporedu |
| Dokumenti | Komercijalna faktura, popis pakiranja, MTC / COA, potvrda o podrijetlu / obrazac A |
Napomena: Vrijeme isporuke i prijevoz indikativni su za standardne linije; potvrdite točan raspored sa svojim prodajnim kontaktom.
FAQ:
Je li DIN7991 isto što i ISO10642?
ISO10642 zamjenjuje DIN 7991 za metričke vijke s upuštenom glavom; većina veličina je zamjenjiva. Isporučujemo prema bilo kojem standardu koji odredite.
Zašto moj inbus ključ klizi po vijku?
Obično istrošena utičnica, pogrešna veličina ključa ili prevelik-okretni moment. Upotrijebite ključ koji točno odgovara (vidi tablicu) i, za male promjere, legura 12.9 otporna je na zaobljenje utičnice.
Jesu li prikladni za konstrukcijski čelik?
Nijedna - upuštena stožasta glava nije za izravnu/estetsku upotrebu i umjereno-opterećenje. Za strukturalne spojeve nudimo DIN931/933 šesterokutne vijke i TS vijke visoke -čvrstoće.
Isporučujete li M24 s glavom od 60 stupnjeva?
Da, M24 u ravnoj glavi od 60 stupnjeva po tablici dimenzija DIN7991 dostupan je po narudžbi.
