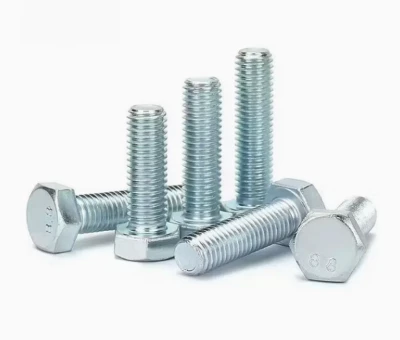

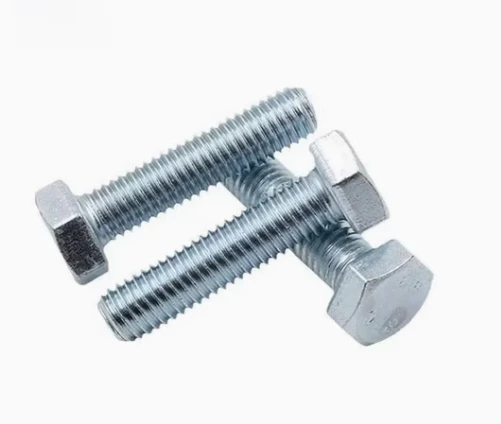

Vijci stupnja 8.8 su radni konj čeličnih konstrukcija - uklonjivi pričvršćivač visoke-čvrstoće koji zajedno drži grede, stupove, mostove i baze strojeva. Izrađen od kaljenog i poboljšanog srednje{4}}ugljičnog čelika, svaki 8.8 vijak koji isporučujemo zadovoljava ISO 898-1 (min. 800 MPa rastezna čvrstoća, 640 MPa popuštanje), vruće je-kovan, 100% ispitan i toplinski sljediv po seriji.
Što je vijak razreda 8.8?
Vijak stupnja 8.8 je visoko-čvrsti metrički šesterokutni vijak čija je klasa svojstva definirana ISO 898-1.
"8.8" je šifra: prvih 8 znači nazivnu vlačnu čvrstoću od 8 × 100=800 MPa; drugi .8 znači omjer tečenja-na-tezanje od 0,8, tako da je nazivna granica tečenja 640 MPa (800 × 0,8). Da bi se te vrijednosti postigle-povoljno, vijak je proizveden od kaljenog i kaljenog srednje{13}}ugljičnog čelika (35 / 45 ili C35 / C45), koji stvara snažnu i čvrstu kaljenu-strukturu sorbita.
Čelični kostur industrije - od okvira zgrada do spojeva alatnih strojeva - drže zajedno spojni elementi poput ovih. Budući da su uklonjivi, standardizirani i-učinkoviti, 8,8 vijci najčešće su korišteni pričvršćivači srednje-do-visoke-čvrstoće u općim projektima čeličnih konstrukcija.
Tehničke specifikacije šesterokutnog vijka visoke čvrstoće razreda 8.8
| Vlasništvo | Zahtjev (klasa 8.8) |
|---|---|
| Nazivna vlačna čvrstoća (σb) | 800 MPa |
| Minimalna vlačna čvrstoća | Veći ili jednak 800 MPa |
| Nazivna granica razvlačenja (σs) | 640 MPa |
| Minimalna granica razvlačenja | Veći ili jednak 640 MPa |
| Tvrdoća po Vickersu (HV) | 250 – 320 HV |
| Tvrdoća po Rockwellu (HRC) | ≈ 22 – 32 HRC |
| Istezanje nakon loma (A) | Veći ili jednak 12% |
| Smanjenje površine (Z) | Veći ili jednak 48% |

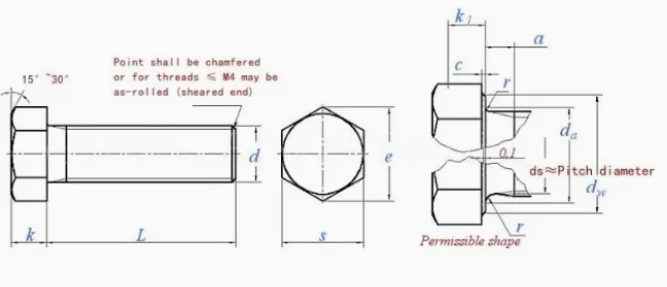

DIMENZIJE - Puni-navoj šesterokutni vijak (DIN 933 / ISO 4017)
| Veličina M | Korak navoja (mm) | Širina preko ploča s (mm) | Visina glave k (mm) | Preporučeni otvor Ø (mm) |
|---|---|---|---|---|
| M6 | 1.0 | 10 | 4.0 | 7 |
| M8 | 1.25 | 13 | 5.3 | 9 |
| M10 | 1.5 | 16 | 6.4 | 11 |
| M12 | 1.75 | 18 | 7.5 | 13–14 |
| M16 | 2.0 | 24 | 10.0 | 18 |
| M20 | 2.5 | 30 | 12.5 | 22 |
| M24 | 3.0 | 36 | 15.0 | 26 |
| M30 | 3.5 | 46 | 18.7 | 33 |
| M36 | 4.0 | 55 | 22.5 | 39 |
| M42 | 4.5 | 65 | 26.0 | 45 |
| M48 | 5.0 | 75 | 30.0 | 52 |
| M64 | 6.0 | 95 | 38.0 | 70 |
Napomena: šesterokutni vijci s polu{0}}navojem (DIN 931 / ISO 4014) slijede istu geometriju glave i koraka, s drškom bez navoja definirane duljine mjerene ispod glave - preporučene za veze s velikim-posmikom. Potvrdite stvarne dimenzije zaliha na crtežu narudžbe ili MTC-u.
Vodič za odabir površinske obrade
| Završiti | Najbolje za | Zaštita |
|---|---|---|
| Crni oksid | Unutarnji / nauljeni sklopovi, minimalna izloženost koroziji | Kratko, estetski |
| Pocinčano | Blagi industrijski, lagani vanjski (dehidrogenirani) | 1–3 godine |
| Vruće-pocinčano (HDG) | Vanjski objekti, mostovi, obalni | 10–20+ godina |
| Dacromet | Sklopovi s visokom korozivnošću/visoki-vodikov-rizik | Izvrsno |
Ekvivalencija razreda (za globalnu nabavu)
| Metrički | Carski | Vlačna |
|---|---|---|
| Razred 4.8 | SAE J429 stupanj 1/2 | 400 MPa |
| Razred 8.8 | SAE J429 Razred 5 | 800 MPa |
| Razred 10.9 | ≈ 8. razred | 1000 MPa |
| Razred 12.9 | - | 1200 MPa |
Ključne prednosti šesterokutnog vijka visoke čvrstoće razreda 8.8
Nazivna čvrstoća 800 MPa
Toplinski-obrađen prema ISO 898-1 s potvrđenim rastezanjem od 800 MPa / istezanjem od 640 MPa - kapacitet koji je ispitan, a ne pretpostavljen.
Ravnoteža snaga + žilavost
Kaljenje i kaljenje pruža i visoku nosivost i elastičnost, tako da su vijci otporni na udarce i opetovana opterećenja.
Tro-učinkovit radni konj
Zreli, standardizirani materijal i proces daju pouzdanu visoku čvrstoću bez dodataka-za legirani čelik.
Mogućnosti korozije koje odgovaraju
Crni oksid u zatvorenom prostoru, cink HDG / Dacromet na otvorenom - odaberite završni sloj koji odgovara vašem okruženju.
Precizna geometrija
DIN-tolerancijski navoji i glava osiguravaju ispravno namještanje i glatki zakretni moment na svakom vijku.
Globalno zamjenjivi
≈ Standardizirana veličina SAE J429 razreda 5 - čini nabavu i zamjenu jednostavnim u cijelom svijetu.
Materijal i toplinska obrada
Klasa 8.8 je amehanički zahtjev, a ne fiksna kemija. Da bi se to ekonomično postiglo, čelik jeugasio(brzo stvrdnjavanje u jaku martenzitnu strukturu) i zatimprekaljenna srednjoj/visokoj temperaturi za vraćanje žilavosti - stvarajući atemperirani sorbitstruktura. Zbog toga originalni vijci 8,8 kombiniraju visoku čvrstoću sa značajnom elastičnošću.
Dolazna žica/šipka
Kemijska provjera i provjera tvrdoće
Hladni naslov / kovanje
Glavica formirana, protok zrna poravnat
Gašenje
Stvrdnjavanje vodom/uljem
Kaljenje
Čvrstoća vraćena
Namatanje navoja
Precizni hladno valjani konac
Površinska obrada
Crna / cink / HDG / Dacromet
Testiraj i označi
Tvrdoća + oznaka "8,8".
QC & Pack
Oznaka serije + MTC po lotu
Zašto vjerovati našim vijcima razreda 8.8?
Jeftini vijak od 8,8 pokvari se na jednom od tri mjesta: nikada nije stvarno kaljen, obložen bez ikanja vodikom ili mu se ne može ući u trag nakon incidenta. Evo što provjeravamo na svakoj seriji.
Ispitivanje rastezanja i opterećenja
Dokaz-testiran prema specifikacijama, tako da je 800 MPa stvarni rezultat, a ne oznaka
Provjera tvrdoće
Vickers/Rockwell izmjereno u odnosu na 250–320 HV, izlažući nedo-očvrsli materijal
Kemija materijala
Spektralna analiza koja potvrđuje srednji-razred ugljika koji ste platili
Vodikova de{0}}krtost
Dokumentirano pečenje nakon pocinčavanja kako bi se spriječio krti lom
Korozija i premazivanje
Test-prskanja soli + izmjerena debljina premaza tako da je život na otvorenom stvaran
Kontrola kvalitete dimenzija i navoja
Mjerni instrumenti + CMM tako da se navoji čisto spajaju i zakretni moment očitava istinito
Primjena šesterokutnog vijka visoke čvrstoće stupnja 8.8
Čelične konstrukcije
Građevinski okviri, stadioni, mostovi i industrijske radionice - vijčane veze koje drže primarne članove.
01
Strojevi i oprema
Alatni strojevi, rudarski i građevinski strojevi, baze dizalica i sidrišta opreme.
02
Automobili i vozila
Šasija, ovjesi i nosači motora gdje su važna velika sila stezanja i otpornost na vibracije.
03
Opća industrija i održavanje
Pouzdano, uklonjivo pričvršćivanje tijekom radova na održavanju postrojenja i rekonstrukciji konstrukcije.
04
Vodič za odabir i instalaciju
Uskladite maticu
Uparite vijak 8,8 s aMatica klase 8(označeno "8").
Slabija matica prvo skida svoje navoje - spoj, a ne matica, mora biti najslabija karika po dizajnu.
Ispravno zategnite
Koristite akalibrirani moment ključ; slijedite specifikaciju zatezanja.
Premalo=labav spoj; previše=rastegnut ili slomljen vijak.
Poštujte ograničenja
Nemojte zavarivati vijke 8,8 - toplina uništava kaljenu strukturu.
Zadrži kontinuiranu uslugu Manje od ili jednako 250 stupnjeva; ponovno -provjerite ima li pocinčanog materijala krhkih pukotina.
Provjerite prije kupnje
Provjerite oznaku glave "8,8" i boju površine.
Zahtijevati podatke o tvrdoći i MTC; zatražiti uzorak prije rasutog.
Pakiranje, isporuka i vrijeme isporuke
Metode pakiranja
10–50 kom→ poli-vrećica + unutarnja kutija.
Standard→ anti{0}}ulje protiv hrđe / VCI papir, zatim karton ili čelični-paletizirani sanduk.
Skupno→ topli-skupljanje + čelične palete s kutnim štitnicima.
Svaka kutija označena je veličinom, razredom i brojem serije za jednostavno sortiranje na mjestu.
Vrijeme isporuke i rokovi isporuke
Standard: 15–30 radnih dana.
Prilagođeno / presvučeno: 30–45 radnih dana.
Uzorci: 7–10 radnih dana ekspresno.
Tjedno ažuriranje napretka fotografija tijekom proizvodnje.
FAQ:
Ocjena 8,8 nasuprot 10,9 nasuprot 12.9 - koja mi je potrebna?
Jače nije uvijek bolje. Klase 10.9 (1000/900 MPa) i 12.9 (1200/1080 MPa) nose veće opterećenje, ali su osjetljivije-na zareze, manje su žilave i manje-pogodne za zavarivanje. Odaberite klasu koja odgovara vašem proračunskom opterećenju, sigurnosnom faktoru i debljini spojenog-materijala.
Mogu li se vijci 8,8 koristiti na otvorenom ili u vlažnom okruženju?
Vijci od crnog-oksida 8.8 imaju ograničenu zaštitu od hrđe. Za vanjsku ili obalnu upotrebu odaberite vruće{3}}pocinčane (HDG) ili Dacromet 8.8 vijke - i potvrdite da je oplata pečena dehidrogenacijom kako bi se izbjegao krti lom.
Kako mogu prepoznati originalni vijak 8,8?
Potražite uzdignutu ili udubljenu oznaku "8.8" na glavi, jednoliku crnu ili plavu-crnu površinu za crni-oksidni materijal i zatražite tvrdoću + MTC podatke - 8.8 tvrdoća je 250–320 HV.
Koju maticu trebam koristiti s vijkom 8,8?
Uvijek uparite vijak 8,8 s maticom klase 8 (označenom s "8"). Korištenje slabije matice omogućuje prvo skidanje navoja i može uzrokovati kvar spoja pod opterećenjem.
Mogu li se vijci 8,8 zavarivati ili koristiti na visokoj temperaturi?
Ne - 8.8 vijci nisu zavarljivi; zavarivanje uništava kaljenje i kaljenje strukture. Kontinuirana radna temperatura trebala bi biti manja ili jednaka 250 stupnjeva; iznad oko 300 stupnjeva čvrstoća brzo opada.
